Bộ thu phát quang được sử dụng rộng rãi để kết nối các thiết bị mạng như thiết bị chuyển mạch, NIC (card giao diện mạng) và bộ chuyển đổi phương tiện truyền thông, làm cho chúng cần thiết trong các kết nối quang học sợi quang. Mô-đun SFP đã được một ngành công nghiệp công nghiệp trong hơn 15 năm sẽ được khám phá trong bài đăng này, các loại mô-đun SFP và các ứng dụng và làm thế nào để chọn mô-đun SFP phù hợp được bao gồm.

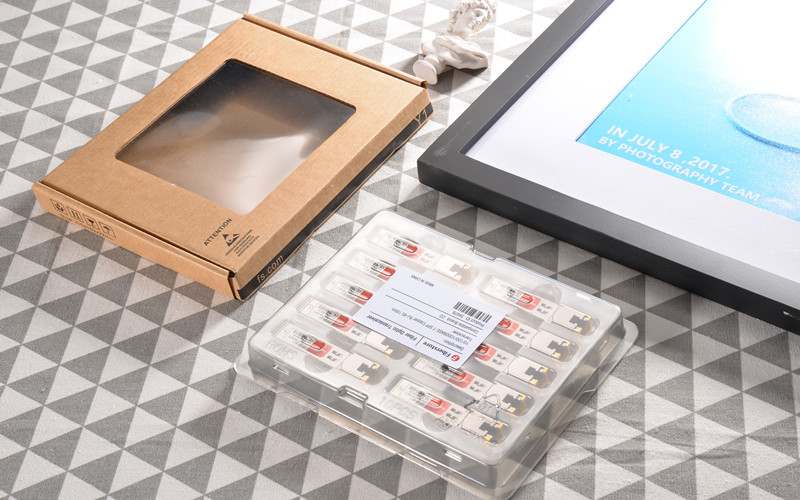

Sfp là gì
Mô-đun SFP là gì?
Mô-đun SFP, còn được gọi là bộ vi xử lý dạng nhỏ hoặc GBIC nhỏ (bộ chuyển đổi giao diện gigabit), là một mô-đun thu phát quang nhỏ gọn, có thể cắm nóng được sử dụng rộng rãi cho cả ứng dụng truyền thông và dữ liệu viễn thông. Cổng SFP của nó chấp nhận cả hai mô-đun quang và cáp đồng. Đó là lý do tại sao nó được phát triển và hỗ trợ bởi nhiều nhà cung cấp thành phần mạng. Mô đun thu phát SFP không được chuẩn hóa bởi bất kỳ cơ quan tiêu chuẩn chính thức nào, mà đúng hơn là được xác định bởi một thỏa thuận đa nguồn (MSA). Và SFP mô-đun cũng hỗ trợ SONET, Gigabit Ethernet, Fibre Channel và các tiêu chuẩn truyền thông khác. Ngoài ra, SFP đã thay thế GBIC trong hầu hết các ứng dụng vì kích thước nhỏ của nó.
Bao nhiêu loại mô-đun SFP?
Mô-đun thu phát SFP có nhiều loại khác nhau trên cơ sở các tiêu chuẩn phân loại khác nhau. Có mô-đun SFP chế độ đơn và mô-đun SFP đa điểm theo loại cáp, cho phép người dùng chọn bộ thu phát thích hợp theo phạm vi quang yêu cầu cho mạng. Và tốc độ truyền của mô-đun SFP có sẵn từ 100Mbps đến 4Gbps trở lên. Khoảng cách làm việc của các mô đun thu phát SFP này có thể từ 500 mét đến 100 km. Mô-đun SFP CWDM và các mô-đun SFP DWDM cũng có sẵn cho các liên kết WDM. Ngoài ra, mô-đun SFP đồng cho phép truyền thông qua cáp mạng cặp đôi xoắn. Đây là một phân loại đơn giản của các mô-đun SFP. Bảng sau đây là một phân loại đơn giản các mô-đun SFP. Để biết thêm thông tin chi tiết về mô-đun thu phát SFP, vui lòng đọc Có bao nhiêu loại máy thu phát SFP mà bạn biết
| SFP Types | Transceiver Type | Connector | Distance | Data Rate |
|---|---|---|---|---|
|
SFP Fiber Module
|
SX, MX, LX, EX, ZX, EZX, BX
|
LC Duplex
|
100m-160km over MMF or SMF
|
100Mbps/
1000Mbps |
|
CWDM/DWDM SFP
|
LC Duplex
|
10km-120km over SMF
|
||
|
SFP Copper Module
|
1000BASE-T
|
RJ45
|
100m over Copper Twist Pair Cable
|
1000Mbps
|
|
10/100BASE-T
|
RJ45
|
100m over Copper Twist Pair Cable
|
100Mbps
|
|
|
10/100/1000BASE-T
|
RJ45
|
100m over Copper Twist Pair Cable
|
1000Mbps
|
Thông thường, các cổng SFP được tìm thấy trong các thiết bị chuyển mạch Ethernet, bộ định tuyến, tường lửa và thẻ NIC. Các mô-đun SFP kết nối thiết bị mạng với cáp mạng cáp quang hoặc cáp đồng như Cat5e. Và các loại máy thu phát quang SFP khác như SFP video 3G, SFP video 12G cũng được sử dụng trong máy ảnh HD hoặc hệ thống giám sát. Thông tin thêm về bộ thu phát video HD đã được minh họa trong bài này: Hiểu Video SFP Transceivers
Câu hỏi thường gặp về mô-đun SFP
1. DDM, DOM, RGD-Họ đại diện cho những functon nào?
DDM, DOM và RGD là phổ biến trong các tên trình thu phát SFP, khiến người dùng nhầm lẫn. Trong thực tế, DDM (Digital Diagnostics Monitoring) là một công nghệ cho phép người dùng theo dõi các tham số thời gian thực trong các mô-đun SFP như công suất đầu vào, công suất đầu ra và nhiệt độ. DOM (giám sát quang học kỹ thuật số) tương tự như DDM, cho phép người dùng theo dõi các thông số của bộ thu phát SFP. RGD có nghĩa là SFP là thiết bị thu phát lớp “chắc chắn” phù hợp cho các ứng dụng mạng công nghiệp như tự động hóa sản xuất, trạm biến áp và hệ thống giao thông thông minh.
2. Sự khác biệt giữa SFP singlemode và SFP đa điểm là gì?
Có ba điểm khác biệt chính giữa SFP singlemode (SMF SFP) và SFP đa mode (MMF SFP). Đầu tiên là cáp quang được sử dụng với chúng. Sợi singlemode có lõi nhỏ hơn cáp đa mode và cho phép băng thông không giới hạn và giảm tổn thất thấp hơn. Trong khi cáp đa mode có thể truyền nhiều chế độ ánh sáng. Thứ hai là khoảng cách truyền dẫn. Bộ thu phát SFP singlemode thường được sử dụng trong các liên kết dài tới 120km, nhưng mô-đun SFP đa điểm được sử dụng trong các ứng dụng ngắn. Cái cuối cùng là chi phí. SingleMode SFP đắt hơn SFP đa điểm do sử dụng thiết bị phát sáng khác nhau.
3. Sự khác nhau giữa SFP và SFP + là gì?
SFP và SFP + có cùng kích thước và diện mạo. Các differenceaa chính giữa SFP và SFP + là SFP thường được sử dụng cho các ứng dụng 100Base hoặc 1000Base, trong khi SFP + được sử dụng trong các ứng dụng Gigabit Ethernet. Và tốc độ dữ liệu và khoảng cách truyền dẫn của chúng cũng khác nhau. Ví dụ, SFP hỗ trợ tốc độ lên đến thu phát kênh quang 4Gbps, trong khi tốc độ của bộ thu phát SFP + lên tới 10.3125Gbps.
4. Chúng ta có thể sử dụng phần cứng SFP trong các khe cắm SFP + không?
Trong nhiều trường hợp, cổng SFP + chấp nhận quang học SFP, nhưng tốc độ sẽ giảm xuống 1G thay vì 10G. Tuy nhiên, không thể cắm SFP + vào cổng SFP vì SFP + không hỗ trợ tốc độ dưới 1G. Ngoài ra, hầu như tất cả các cổng SFP + trên các thiết bị chuyển mạch của Cisco đều có thể hỗ trợ SFP, nhưng nhiều cổng SFP + của bộ chuyển mạch thổ cẩm chỉ hỗ trợ quang học SFP +.
5. Làm thế nào để duy trì mô-đun SFP?
Nói chung, có một số khía cạnh để duy trì thu phát SFP.
Bảo vệ cổng quang. Giữ cho mặt sạch sẽ; tránh tiếp xúc kéo dài cổng SFP trong không khí; tránh gãi mặt hoặc tay áo, v.v.
Sử dụng mô-đun SFP chính xác. Giữ thiết bị thu phát quang ở mức bình thường; cắm và lắp bộ thu phát SFP nhẹ nhàng để giảm thiệt hại ngẫu nhiên
Giữ độ ẩm môi trường của bộ thu phát SFP là bình thường.
Điều gì cần xem xét khi chọn mô-đun SFP?
Khi nói đến việc mua các mô-đun SFP, các mô-đun SFP của Cisco là các ưu tiên cho nhiều người dùng. Tuy nhiên, khi sự thịnh vượng của thị trường thu phát quang, vô số các nhà cung cấp máy thu phát quang bên thứ ba bắt đầu cung cấp các mô-đun SFP rẻ hơn có cùng hiệu năng với Cisco SFP. Sau đó, những gì cần xem xét khi lựa chọn mô-đun SFP 1G?
SFP Module tương thích
Khi mua thiết bị thu phát quang SFP của bên thứ ba, khả năng tương thích thường là thông số mà người dùng quan tâm nhất. Trước khi đặt hàng, bạn có thể kiểm tra trung tâm kiểm tra quang học của nhà cung cấp để xác nhận xem mô-đun SFP bạn chọn có tương thích với thiết bị của bạn hay không. Hoặc chỉ cần yêu cầu đại diện bán hàng để biết chi tiết về khả năng tương thích bộ thu phát SFP.
Mô-đun SFP mới và SFP cũ
Có cả bộ thu phát SFP mới và cũ trên thị trường. Tìm hiểu để phân biệt đối xử với họ có thể tránh mất mát không cần thiết. Thông thường, mô-đun SFP được sử dụng có thể có các vết trầy xước về sự xuất hiện của nó và cổng quang, đó là phương pháp cơ bản để nói từ nó. Bên cạnh đó, kiểm tra công suất quang học, và so sánh kết quả thử với thông số kỹ thuật là một cách hiệu quả khác. Nếu kết quả là khác nhau nhiều, hãy cẩn thận, nó có thể là một mô-đun SFP cũ.
Giá mô-đun SFP
So với Cisco SFP hoặc các mô-đun SFP thương hiệu khác, thiết bị thu phát quang SFP của bên thứ ba hiệu quả về chi phí hơn. Trong điều kiện bình thường, ngoại trừ giá, không có sự khác biệt giữa hiệu suất của các mô-đun SFP 1G và OEM SFP tương thích. Đó là lý do tại sao các mô-đun SFP tương thích phổ biến trên thị trường. Người dùng có thể chọn bộ thu phát quang SFP tương thích phù hợp từ một nhà cung cấp đáng tin cậy theo nhu cầu của họ với giá rẻ. Nhấn vào đây để kiểm tra danh sách Pirce SFP Module trên FS.COM.
Ổn định nhiệt độ
Mô-đun thu phát SFP chủ yếu được sử dụng trong các trung tâm dữ liệu hoặc trên các công tắc có nhiệt độ có thể khác nhau trong phạm vi rộng. Quá cao hoặc hai nhiệt độ thấp có thể ảnh hưởng đến công suất quang học và độ nhạy quang học. Do đó, ổn định nhiệt độ là một yếu tố quan trọng để đảm bảo mô-đun SFP hoạt động bình thường.
Chất lượng mô-đun SFP và dịch vụ sau bán hàng
Không ai có thể đảm bảo các mô-đun SFP nhận được là 100% bình thường. Và tuổi thọ của máy thu phát quang thường là 5 năm trong số nhiều nhà cung cấp. Thật khó để nói rằng chất lượng là tốt hay xấu trong năm đầu tiên. Vì vậy, chọn một nhà cung cấp đáng tin cậy là quan trọng.
Tại sao FS.COM lại là một trong những nhà cung cấp mô-đun SFP tốt nhất?
FS.COM cung cấp giải pháp mô-đun SFP toàn diện cho mạng Ethernet và lưu trữ. Tất cả các mô-đun SFP được đảm bảo chất lượng và được kiểm tra 100% với hệ thống kiểm soát chất lượng thông minh của FS.COM và giường thử nghiệm để đảm bảo khả năng tương thích cao.
Bài viết liên quan: Làm thế nào để kiểm tra SFP Module Tín hiệu quang mạnh?
Bài viết liên quan: Hiểu biết về các mô-đun thu phát đồng SFP + 10GBASE-T
